模塊化UPS不間斷電源供電工作原理介紹

來源：存能電氣  日期：2019-05-06 10:47  瀏覽量：次

　　模塊化UPS不間斷電源供電工作原理介紹。模塊化UPS電源的體積比較小，容電量可觀，它的功率在千瓦甚至萬瓦的數量級上，能夠?yàn)榛镜碾娖魈峁┓€(wěn)定電源。它的擴展性使它成為多功能產品，因而受到各行業認識的認可。

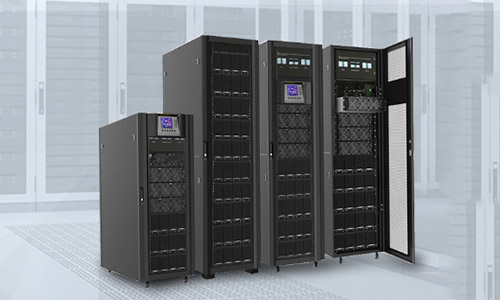

　　模塊化UPS不間斷電源供電工作原理

　　模塊化UPS電源是保障供電穩定和連續性的重要設備，主要應用在通訊系統;計算機系統;監控系統;DCS系統;醫療系統的手術室;工業中的重要的電動閥門等。模塊化UPS一般由整流器、蓄電池、逆變器、靜態開關和控制系統組成。通常采用的是在線式UPS。它首先將市電輸入的交流電源變成穩壓直流電源，供給蓄電池和逆變器，再經逆變器重新被變成穩定的、純潔的、高質量的交流電源。它可完全消除在輸入電源中可能出現的任何電源問題。

　　模塊化UPS電源也就是在市電停電時候能繼續向用電設備提供不間斷電源的一種裝置，保證設備能正常工作。隨著信息化社會的來臨，UPS廣泛地應用于從信息采集、傳送、處理、儲存到應用的各個環節，其重要性是隨著信息應用重要性的日益提高而增的。

　　當市電輸入正常時,模塊化UPS將市電穩壓后供應給負載使用，此時的UPS就是一臺交流市電穩壓器，同時它還向機內電池充電；當市電中斷（事故停電）時,UPS立即將電池的直流電能，通過逆變零切換轉換的方法向負載繼續供應220V交流電，使負載維持正常工作并保護負載軟、硬件不受損壞。UPS設備通常對電壓過高或電壓過低都能提供保護。

　　模塊化UPS電源可以應用在各種場景，辦公樓、生產車間或者醫院都會用到這種特殊的電源，它在上述場景經歷停電時開始發揮作用，通過持續的穩定供電以保證正常的生產和醫療，用以保護人們的財產安全和人生安全。它具有多功能性，幾乎所有需要備用電源的地方都可以引用這項技術。

　　模塊化UPS電源的性能特點

　　◆機架式模塊化UPS電源相對于傳統立式（塔式）結構UPS而言，能夠安裝在標準機柜中，節省占地面積與空間，便于安裝、使用及維護，能夠使用較短的功率連接電纜。通過減少關鍵設備與負載之間的故障點，模塊化UPS可提高整個系統的可用性。

　　◆從設計和工作的原理方面來講的，模塊化UPS包括整流器、逆變器，有些還包括靜態旁路開關及附屬的控制電路、CPU主控板等。模塊化最大的優點是能夠提高系統的可靠性和可用性，任何一個模塊出現故障并不會影響其他模塊的正常工作，而且可通過熱插拔特性縮短系統的安裝和修復時間。

　　◆以標準化的模塊為基礎的UPS，在產品的設計、生產、制造過程中，可以制定統一的標準，讓整套系統中的所有部件都能發揮出最佳性能，同時也可避免因兼容問題而出現的系統故障。

　　◆模塊化UPS可以根據當前的業務需求進行配置，并且能在以后添加更多模塊。這種系統的優化能力顯著降低了總擁有成本。

　　◆系統結構極具彈性，功率模塊的設計概念是在系統運行時可隨意移除和安裝而不影響系統的運行及輸出，使投資規劃實現“隨需擴展”，讓用戶隨業務發展實現“動態成長”，既滿足了后期設備的隨需擴展，又降低了初期購置成本。

　　模塊化UPS幫助用戶在未來發展方向尚不明確的情況下分階段進行建設和投資。當用戶負載需要增加時，只需根據規劃階段性的增加功率模塊。廣泛應用于數據處理中心、計算機機房、ISP服務商、電信、金融、證券、交通、稅務、醫療系統等。
