UPS輸出功率與負載功率因素解析

來源：存能電氣  日期：2019-04-29 10:41  瀏覽量：次

　　UPS輸出功率與負載功率因素解析。UPS的輸出功率因素表征UPS對付非線性負載的能力,因此被列為UPS的一項重要輸出能力指標。UPS的輸出功率與功率因素關系密切，在容性負載條件下，UPS的輸出功率可以達到標稱功率，在感性負載條件下，UPS的輸出功率則大大下降。

　　UPS輸出功率與負載功率因素解析

　　UPS輸出功率因素的大小是由負載性質決定的。負載正常運行時不但要從UPS吸收有功功率，還要吸收無功功率。例如計算機類型的負載，其功率因素的典型值是0.65~0.8。負載功率因素低時，所吸收的無功功率就大,這就會增大UPS逆變器的工作難度,增大損耗,影響其可靠性。

　　由于UPS輸出能力的局限性,它不可能滿足任意性質負載的要求,而只是約定以計算機類負載的輸入功率因素做為其電路設計時限定的最佳輸出功率因素指標,一般在0.7左右。當負載的功率因素大于或者小于UPS電路設計時限定的最佳輸出功率因素時,UPS就沒有能力輸出最大額定功率。

　　UPS的輸出功率與功率因素關系密切，在容性負載條件下，UPS的輸出功率可以達到標稱功率，在感性負載條件下，UPS的輸出功率則大大下降。即使在功率因素為0.8（感性）時，其輸出功率也只能達到標稱功率的50%。

　　輸出功率因素越低,則帶非線性負載的能力就越強,若UPS的輸出功率因素做到超前-0.0~+0.0滯后,那么這臺UPS就可帶任何性質的負載,因?yàn)?0.0~+0.0的功率因素包括了0~1功率因素任何性質的負載。

　　簡單地講,當UPS限定的最佳負載功率因素被確定后,如果負載的實際功率因素小于UPS限定的最佳功率因素時,UPS就滿足不了負載的無功功率要求,它的實際帶載能力由它的最大的無功功率的輸出能力決定。如果負載的實際功率因素大于UPS的最佳負載功率因素時,UPS就滿足不了負載的有功功率要求,它的實際帶載能力由它最大的有功功率輸出能力決定。

　　UPS的負載，一般都是計算機負載，而計算機負載內部電源大都是開關電源，在開關電源負載條件下，瞬時功率很高，但平均實際功率卻很小。故一般UPS在開關電源作負載時，其功率因素只能達到0.65左右，而UPS的負載功率因素指標，一般為0.8，按此指標來帶動開關電源負載，就有損壞UPS設備的可能。因此，選擇UPS的功率時，一定要考慮負載的功率因素。

　　UPS不宜帶感性負載，有的單位在驗收機器時，想用大功率風機、空調機來檢驗UPS的性能與輸出功率，這是不適宜的。有的單位將風扇、馬達等加到小功率的方波輸出的UPS上，這是不行的。

　　小功率UPS電源外置電池組如何連接

　　1、小功率長延時UPS的外置電池組與UPS本機連接多采用成品線纜；

　　2、該線纜一端為對接插頭，另一端為OT端子，線標顏色明確；紅色為+級，黑色為-級，黃綠色為PE（接地），現場必須按照正確線序進行接線，否則可能會導致設備損壞。

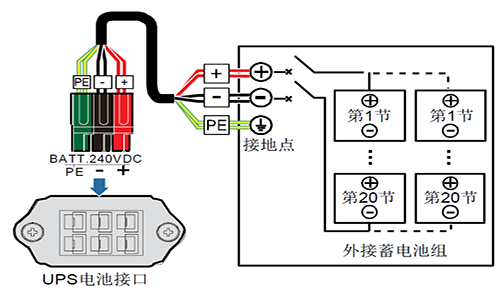

　　具體接線方式請參考下圖

　　配備UPS電源的功率應根據負載和延時兩個方面來決定

　　1、要確定您的設備是多大功率的，一般來講普通PC機或工控機的功率在200W左右，蘋果機在300W左右，服務器在300W與600W之間。

　　2、確定了主機的型號就可以算出所需要的多大容量的電池了，電池是決定了后備續航時間的長短。

　　3、有時候配一套UPS電源，一般來說是最好就是要求專業人員去現在看下，因?yàn)榱私猱?dāng)場情況這樣才是最好的。

　　在配置UPS電源要注意，確定UPS容量大小應參考因素主要有：實際負載容量、負載的類型、容量使用率、環境條件、UPS的類型及實際負載能力、潛在擴容需求等。
