在線式UPS電源ECO模式和CVCF模式的區別

來源：存能電氣  日期：2019-04-23 14:55  瀏覽量：次

　　在線式UPS電源ECO模式和CVCF模式的區別。ECO模式是UPS中最有優勢的技術之一，主要用于節能環保方面的。在線式UPS電源ECO模式也叫經濟運行節能模式。雖然是在線式，但并不是始終由UPS逆變器帶載。而是優先由旁路帶載，逆變器空轉減少無用熱量的產生，因而效率高一些。

　　在線式UPS電源ECO模式

　　在線式UPS電源ECO工作模式指UPS電源經濟模塊，主要針對節能省電而研發，大功率UPS市電經過逆變AC/DC,DC/AC，消耗不少電源，如果按300KVA的UPS算，一般的UPS電源效率為90%，那么就有10%的消耗，這樣一小時就消耗30度電，一年下來UPS耗電量=30*24*365=262800KW，如果按一度電一元錢算，一年電費就需要262800元，可見節能尤為重要。

　　ECO工作原理：當市電品質優異時，在線式UPS主機系統通過旁路EMC濾波輸出向負載供電，逆變器待機;當市電電壓或頻率超出一定范圍時，則UPS轉為雙變換工作模式。

　　在ECO模式下，當旁路正常，UPS電源系統通過旁路向負載供電，逆變待機；當旁路電壓/頻率超出一定范圍時，則UPS的輸出切換到逆變工作，工作效率可高達98%，比一般的UPS工作模式相比可以節省80%的電。

　　在ECO模式下，當市電品質較好時，UPS系統通過旁路EMC濾波向負載供電，逆變待機；當旁路電壓/頻率超出一定范圍時，則UPS采用雙變換工作模式，整機工作效率高達98%，比一般的UPS工作模式相比可以節省8%的損耗。

　　ECO模式：經濟運行模式，平時由市電供電，逆變器待機；市電故障時才由逆變器供電。

　　優點：滿載效率95%左右節能，經濟。

　　缺點：有小于1.8mS的切換時間。

　　應用：使用在對供電質量要求不高，但有節能需求的場合。

　　在線式UPS電源工作模式為雙變換，市電經過整流濾波逆變，輸出品質優異的正弦波電壓，特別適用于需要高質量供電的場合。我國一直在大力提倡環保節能，存能電氣UPS電源充分吸收當代科技界成果，研發出一種ECO節能模式，讓UPS電源主機工作效率達到98%，與一般的工作模式相比，節省了8%的損耗。

　　相較于在線模式，ECO模式并不能確保頻率和電壓的波形能夠穩定地呈正弦波，因為會相關波形參數往往會受到靜態旁路線路的影響。偵測這些參數變動所需的時間約3毫秒。因此，建議您依照負載所需的保護程度,考慮是否采用此ECO模式。

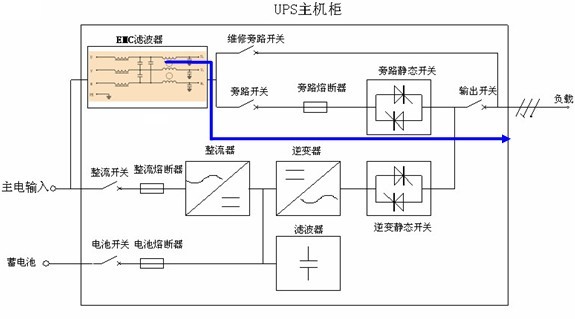

　　ECO工作模式圖

　　在線式UPS電源CVCF模式

　　CVCF意指恒壓恒頻。如果選擇CVCF模式的話，當輸入在線式UPS電源的頻率在46Hz到54Hz的范圍時，輸出頻率會固定為50Hz；逆變器電壓會固定在額定值。此模式下，如果您關閉不斷電系統的話，不斷電系統會關閉其逆變器并切斷輸出;此時，亦不會允許旁路輸出電力。

　　CVCF控制的逆變器為恒壓恒頻電源，配合蓄電池可以構成不間斷電源UPS或應急電源EPS，防止突然斷電。這在辦公自動化、IT、通信業都用得比較多。

　　在線式UPS電源節能體現在哪里？

　　在線式UPS電源輸入功率因數達0.999以上，減少了線路損耗，提高了電源利用率。其逆變效率可達98%以上，從而提高了整機工作效率，降低了損耗、節省了電能。低載高效設計，最常用負載率段保持95%-96%的高效率，匹配數據中心真實業務場景，有效節約能耗開支，降低能耗50%以上。

　　UPS電源并聯系統的綠色化體現在高效節能，且對電網和周邊其他設備的負面影響小。采用新型的逆變拓撲和調制策略，可以提高模塊化UPS電源的效率和功率密度，減小損耗。

　　在機房UPS不間斷電源解決方案設計方面也是可以下功夫來達到節能的目的。在情況允許的前提下，集中供電方案要比分散供電來的節能。所以在設計安裝機房UPS不間斷電源前，一定要考察清楚機房環境，然后設計適合的解決方案，才能助力機房節能降耗。

　　在線式UPS電源為什么要節能高效？

　　1、可靠性的需求

　　在選用UPS產品之時，客戶的第一關注點必然是可靠性。對UPS來說，更高的效率意味著更低的發熱量。當然，高效只是影響UPS內部溫度的主要因素之一，還要綜合考慮機器本身的散熱設計。

　　2、響應國家節能減排政策

　　2013年初，工信部聯合五部委共同出臺《關于數據中心建設布局的指導意見》(工信部聯通(2013)13號)，要求新建數據中心PUE值達到1.5以下，原有改造的數據中心PUE值下降到2以下；而UPS電源系統的損耗是數據中心能耗的主要組成部分，大約占到數據中心能耗的6%-10%，數據中心要到達低PUE，必須選擇運行效率更高的UPS。

　　3、客戶節約電費的需求

　　一般來說在線式UPS效率每提高一個百分點可節約10%-20%的電能費用，可見高效UPS給企業帶來的收益是很可觀的。

　　4、客戶場景的低效現象

　　高效是UPS的持續追求?？墒菍嶋H客戶的UPS使用現場，大量UPS仍然運行效率極低。一般情況下，UPS實際負載率低于40%，冗余越高的，負載率越低。在低載下，UPS電源效率會大打折扣。現網UPS的實際運行效率多數低于90%，給客戶造成大量的電力損失。

　　以上就是在線式UPS電源ECO模式和CVCF模式的區別，UPS不間斷電源的用途是機房、計算機系統、儀器儀表等重要設備,作用是抗雷擊、抗干擾,穩壓、濾波,提高電源質量。
