模塊化UPS電源和DPS分布式電源的區別

來源：存能電氣  日期：2019-04-16 20:01  瀏覽量：次

　　模塊化UPS電源和DPS分布式電源的區別?？赡艽蟛糠秩藢?duì)分布式電源DPS比較陌生，模塊化UPS不間斷電源倒是很熟悉，其實，分布式電源DPS也是在最近幾年才被投入使用到IDC機房之中。模塊化UPS電源克服了單機UPS運行固有的缺點，極大地提高了系統的可擴展性、冗余性、熱插拔性和可交互性，UPS模塊化是未來發展的趨勢。

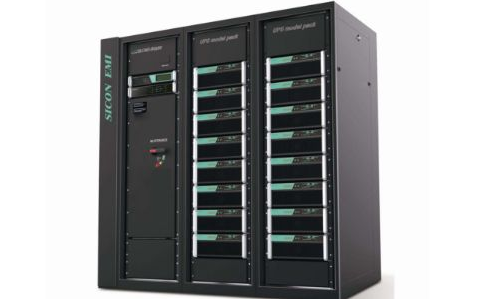

　　一、模塊化UPS電源

　　模塊化UPS電源采用了抽屜式、高智能多制式模塊化設計，在線熱插拔技術，實現在線更換、在線維護，降低了維護難度，實行零停機工作。采用N+X并聯冗余無線技術，各模塊機架可完全分離，便于用戶以后的擴容或減容，使用非常方便。逆變結構中優先運用了“多電平逆變”的概念，致使功率器件的損耗大大降低，輸出電壓高次諧波減少近一倍，從而縮小了體積，增大了功率密度。

　　模塊化UPS電源的采用使本產品無論在電氣性能、可靠性、功能等各方面均有最大程度的提高。模塊化UPS電源采用標準的結構設計，每套系統由功率模塊、監控模塊、靜態開關組成。其中功率模塊可并聯，平均分擔負載。如遇故障自動退出系統，由其它功率模塊來承擔負載，既能水平擴展，又能垂直擴展。

　　模塊化UPS電源的組成結構

　　1、功率模塊：包括傳統UPS的整流、充電、逆變以及相關控制電路等部分組成。

　　2、靜態開關模塊：UPS處于過載時的共用供電通道，是由雙向可控硅和控制電路組成。

　　3、顯示通信模塊：作為人機對話和網絡化監控的平臺。

　　模塊化UPS電源的作用

　　1、可以應用在各種場景，辦公樓、生產車間或者醫院都會用到這種特殊的電源，通過持續的穩定供電以保證正常的生產和醫療，用以保護人們的財產安全和人生安全。它具有多功能性，幾乎所有需要備用電源的地方都可以引用這項技術。

　　2、體積比較小，容電量可觀，它的功率在千瓦甚至萬瓦的數量級上，能夠?yàn)榛镜碾娖魈峁┓€(wěn)定電源。

　　3、設備特點是整體化、免維修的，整個主機處于封閉狀態，既能防塵有能避免意外損傷。有需要進行設備更新或者維護的時候，在線處理更加方便，不用講設備拆解下來就能完成升級。

　　4、系統結構極具彈性，功率模塊的設計概念是在系統運行時可隨意移除和安裝而不影響系統的運行及輸出，使投資規劃實現“隨需擴展”，讓用戶隨業務發展實現“動態成長”，既滿足了后期設備的隨需擴展，又降低了初期購置成本。

　　5、可雙機或多機并聯。具備電池測試維護、微機監控元人值守、可遠程通信等功能；在機器構成上，元器件標準化、模塊化、互換性好;有寬電壓輸入、高效率輸出、過載能力強等優良性能。

　　6、當市電中斷(事故停電)時，模塊化UPS電源立即將機內電池的電能，通過逆變轉換的方法向負載繼續供應220V交流電，使負載維持正常工作并保護負載軟、硬件不受損壞。

　　模塊化UPS電源的應用領域：近年來N＋X冗余模塊式UPS發展很快，很多UPS制造商也都看重這種結構方式，當信息技術已經深入到人們的日常生活。模塊化UPS電源應用領域是很廣泛的，在數據處理中心、IT設備機房、電信、金融、證券、交通、稅務、醫療系統等都可以見到模塊化UPS的身影。

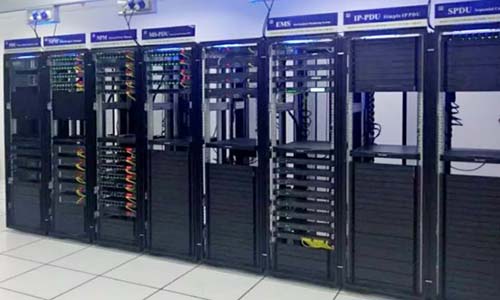

　　二、DPS分布式電源

　　DPS分布式電源是不間斷供電（UPS）系統革命性的技術突破，采用超高速靜態切換開關，以＜2ms速度切換備用供電，使主供電回路與備用供電回路得以徹底隔離，有效地延長了電池使用壽命和放電時間。休眠工作輪換制的精密穩壓充電單元能對電池組進行有效充電和維護，消除了由于充電和維護充電不善帶來的軟性故障隱患。

　　分布式電源DPS系統設備由電源模塊、控制模塊和鋰電池模塊組成，分布式電源DPS是指功率為數千瓦至50MW小型模塊式的、與環境兼容的獨立電源。這些電源由電力部門、電力用戶或第3方所有，用以滿足電力系統和用戶特定的要求。分布式電源DPS模塊直接集成在IDC機柜內部。DPS模塊有多種配置方式：市電+UPS鋰電、市電+高壓直流鋰電、UPS鋰電+UPS鋰電，每個機架都可按需提供最優方案。在多種DPS配置方式中，市電+高壓直流鋰電的配置效率最高、最經濟。

　　DPS分布式電源技術參數

　　1、輸入電壓可變范圍：176V～250VAC

　　2、輸入功率因數：≥0.98

　　3、輸入電流諧波成份：≤10%

　　4、輸入頻率變化范圍：（50±2）Hz

　　5、輸出電壓范圍：204V～288VDC

　　6、峰-峰值雜音電壓：≤0.5%

　　7、負載效應：±5%

　　8、系統效率：≥99%

　　9、整流器過載能力：≥98%

　　10、系統過載能力（125%）：≥30s

　　DPS分布式機房電源是一種以磷酸鐵鋰為后備電源的分布式電源設備,該電源設備可以很方便直接安裝在標準19英寸服務器機柜內,直接安裝在服務器柜底部不超過4U空間位置,支持雙路市電輸入,后備時間1h左右。最大特點是分布式供電,無需為該供電系統建設獨立的電力電池室,而且安裝維護方便,很適合運營商的數據中心機房改造和中小型數據中心機房使用。

　　分布式DPS電源針對每一個機柜單獨提供后備電源,在市電正常情況下,分布式電源向服務器輸出交流電;當市電不正?；蛑袛鄷r(shí),分布式電源切換到電池供電狀態,通過磷酸鐵鋰電池箱服務器輸出220Vac電源,切換時間低于10ms,不會導致服務器閃斷,從而保證設備的不間斷供電。

　　以上就是模塊化UPS電源和DPS分布式電源的區別，總體來說模塊化UPS電源的優勢還是比較明顯,應用范圍也比較廣泛,可以使UPS系統不受集中控制技術中的可靠性限制,避免瓶頸故障的發生，而DPS是不間斷供電(UPS)系統革命性的技術突破。
