怎樣區分工頻UPS電源和高頻UPS電源

來源：存能電氣  日期：2019-04-16 10:54  瀏覽量：次

　　怎樣區分工頻UPS電源和高頻UPS電源？UPS電源分為兩種類型，分別是高頻UPS和工頻UPS。目前UPS的發展方向是高頻機型UPS替代工頻機型UPS,高頻UPS電源不僅取消了笨重的變壓器,在效率方面也是提高了近5%。通俗的講，就是含有逆變器輸出變壓器的UPS稱為工頻機，沒有逆變器輸出變壓器的UPS就是高頻機。

　　怎樣區分工頻UPS電源和高頻UPS電源？

　　通俗的講，就是含有逆變器輸出變壓器的UPS稱為工頻機，沒有逆變器輸出變壓器的UPS電源就是高頻機。高頻機通常采用IGBT進行高頻開關整流，同時完成功率因數校正的功能。而工頻機都是采用晶閘管進行全控橋整流，對電網具有較大的諧波污染。高頻UPS電源因?yàn)闆]有了輸出變壓器，節省了資源、減輕了重量、提高了效率，是節能環保的機型，也是發展的趨勢。世界上主要的UPS廠家都推出大功率的高頻機。

　?、俣x不同

　　高頻機：利用高頻開關技術，以高頻開關元件替代整流器和逆變器中的工頻變壓器的UPS電源，俗稱高頻機，高頻機體積小、效率高。

　　工頻機：采用工頻變壓器作為整流器與逆變器部件的UPS電源俗稱工頻機，主要特點是主功率部件穩定可靠、過負荷能力和抗沖擊抗干擾能力強、帶負載能力強。

　?、诟哳lUPS電源不帶隔離變壓器，其輸出零線存在高頻電流，主要來自市電電網的諧波干擾、UPS整流器和高頻逆變器脈動電流、負載的諧波干擾等，其干擾電壓不僅數值高而且難以消除。而工頻UPS電源的輸出零地電壓更低，而且不存在高頻分量，對于計算機網絡的通信安全來講，更加重要。

　?、鄹哳lUPS電源體積小、重量輕，價格低適合單個工作點的小功率設備保護，對干擾不敏感的設備和可靠性要求不很高的場合。而工頻機適合所有設備保護，無論是網點設備還是IDC（數據中心），可靠性較高，但工頻機有體積大、重量重、價格高等缺點。

　?、芄ゎlUPS電源采用可控硅整流，逆變后需通過變壓器升壓才能正常供電，故有輸出隔離變壓器，因此體積也比較大，適合大功率供電。高頻UPS電源采用IGBT整流和逆變，無需輸出變壓器升壓，故沒有輸出隔離變壓器，因此體積也比較小，適合小功率供電使用。

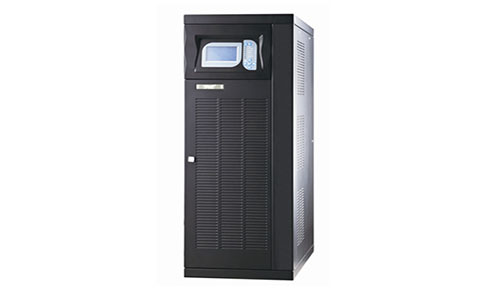

　　工頻UPS電源的特點以及性能

　　工頻機單進單出UPS電源突破了UPS行業的技術瓶頸，以先進的數字電路系統替代了傳統的模擬電路，實現了非凡的創新。在數字電路模式下，高速微控制器和可編程邏輯器件對電路控制、參數設定和運行管理更加完美，自檢和自偵測功能更加強大。全程采樣技術不僅有利于對電路板上的所有獨立電路連接進行自檢和故障分析，更能經數碼變換為極度純正和穩定的正弦波電壓，確保系統超穩定運行。

　　工頻UPS電源導入了先進的智能化電池管理系統，可根據用戶電池配置自動調整電池的充電電流參數，并根據供電環境對電池進行均充浮充轉換、溫度補償充電和放電管理。采用全數字化控制技術，實現多臺UPS并聯冗余功能。

　　工頻UPS電源高精度SMD技術MD系列改變了傳統的插入式電路處理工藝，全部采用高精度SMD技術，既省空間，又徹底消除傳統UPS電路中的腳刺，便于提高集成電路的安全運行，同時提高可靠性和運行精度。

　　高頻UPS電源的特點以及性能

　　高頻UPS又稱模塊化高頻UPS電源，這種UPS主要采用采用抽屜式高智能模塊化設計，可通過增減柜內UPS模塊來滿足功率輸出輸入及可靠性要求，具有極大的彈性，實現最佳性價比。具有易插拔功能，不僅可以通過增減機柜內的模塊來滿足功率輸出及可靠性要求，只要冗余允許還可以在線進行維護，實現零維修時間。采用全數化控制技術，集中了當今電力電子和自動控制領域先進的技術成果，是UPS行業技術革命的一塊里程碑。

　　模塊高頻機采用了先進的兩段式三階段充電方法，第一階段大電流恒流充電，快速回充約90%的電量;第二階段脈動充電，可以均化電池特性并將電池完全充飽;第三階段恒壓維持，保證電量不損失。這樣可以很好的兼顧快速充電與延長電池使用壽命的目標，為用戶節省電池開銷。

　　采用先進的無線并聯控制技術，相比于有線并聯減少了單點故障點(穩態工作時即使并聯通信線故障也能正常工作)，更提高了可靠度。模塊UPS高頻機采用模塊化設計及易插拔功能，由UPS模塊、通訊模塊、配電盤以及部分選裝件再加上機柜組成。

　　從以上的比對中可以清晰的看出工頻UPS電源在很多的方面優于高頻機。對于可靠性要求較高的一些重要、關鍵部位的電源保護方案還應以工頻機為首選。也正因?yàn)榇?，現在工頻機呈現需求上升的趨勢。在市電惡劣的環境下，工頻UPS電源比高頻機能提供更安全和可靠的保護，在某些場合如醫療等，要求UPS有隔離裝置，因此，對工業、醫療、交通等應用，工頻機是較好的選擇。兩者的選擇要根據用戶的不同、安裝環境、負載情況等條件權衡考慮。

　　總結：以上就是區分工頻UPS電源和高頻UPS電源的幾點，希望對你們有幫助。對電力品質和可靠性要求較高的地方，應使用工頻機。反之，則可使用高頻機。
