模塊化UPS電源如何在線擴容并機

來源：存能電氣  日期：2019-04-12 23:26  瀏覽量：次

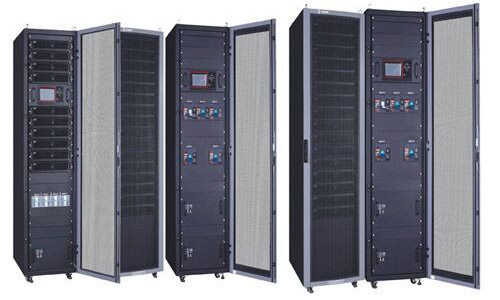

　　模塊化UPS電源如何在線擴容并機？用戶對于UPS不間斷電源的負載能力并不是一成不變的，模塊化UPS電源支持模塊熱插拔,可在線平滑擴容。UPS電源不僅可以大功率負載設備,在并機冗余方面,也體現的更為靈活便捷根據用戶不同時段對于模塊化UPS不間斷電源續航能力的不同需求隨時更改。

　　模塊化UPS電源如何在線擴容并機？

　　1、所有單機模塊化UPS處于單機逆變運行狀態，新增UPS的輸出柜開關斷開，禁止新增UPS向后端負載供電；原UPS保持逆變向后端負載供電；

　　2、測試各臺UPS的輸出電壓和頻率。用萬用表測試三相輸出電壓有效值，確認逆變輸出電壓正常，并記錄A、B、C三相輸出電壓有效值。

　　3、比較各臺模塊化UPS電源的輸出電壓。利用萬用表測試比較各臺UPS的輸出電壓，確認任意兩臺UPS三相對應的相電壓有效值差小于5V，才可并機組網。

　　4、由于原UPS與新增UPS的系統版本不一致，需要將原UPS版本升級至與新增UPS版本一致；為保持后端負載雙路在線，操作步驟如下：

　　具體操作思路：將原UPS下電升級版本，此時負載由每組新增UPS中的2號機進行逆變帶載；

　　將第一組新增的2號機逆變關機系統自動轉至靜態旁路供電，在閉合內置維修旁路開關，由維修旁路直接向負載供電，此時外置輸出柜為禁止閉合；

　　將該組原UPS逆變關機轉至靜態旁路供電，相電測試新增UPS輸出與原UPS輸出的相位差，壓有效值差小于5V，閉合2#號機的外置輸出開關與原UPS同時向負載供電。閉合2#外置輸出柜空開，使1和2維修旁路同時向負載供電；

　　斷開原UPS外置輸出開關，由2號機維修旁路向負載供電；此時原UPS不再帶載，激活1號UPSEPO對UPS進行版本升級；

　　版本升級完成后，將原模塊化UPS電源開機轉為靜態旁路供電，3號也轉為靜態旁路供電，此時原UPS與3#UPS外置輸出開關斷開，僅2號模塊化UPS保存內置維修旁路開關向持續負載供電。

　　激活各臺UPS的EPO。拔掉干接點卡EPO接口上的4pin端子。在監控頁面，確認EPO激活成功。

　　連接所有UPS的機架間并機線，設置并機參數，將原UPS設置為主機，2、3設置為從機，同步配置參數，測量3臺模塊化UPS靜態旁路下的相位差，5V以內閉合外置輸出空開；

　　解除各臺UPS的EPO；斷開2號UPS內置維修旁路開關，UPS轉為靜態旁路向負載供電，閉合外置輸出開關，1、2、3向負載靜態旁路供電，并機逆變開機，有并機組向負載供電；

　　帶載正常，割接完成；另一組操作相同。

　　其中增容/冗余方式并聯連接最多可支持4臺UPS；熱備份方式則能夠提高系統的可維護性與供電的可用性；通過靜態轉換開關（STS）和同步模塊的冗余配置方式連接最多可支持4臺UPS；熱備份方式則能夠提高系統的可維護性與供電的可用性；通過靜態轉換開關（STS）和同步模塊的冗余配置方式，可以實現系統最大的可升級性，為負載提供基于兩套獨立電源系統的冗余式供電，包括：模塊化UPS＋不同廠家的UPS、UPS+市電、UPS+發電機等，這些模式特別適合于對電源質量和可用性要求極高的環境使用，如ISP、IDC、數據中心等。

　　模塊化UPS電源要并機，首先UPS內部需配置并機卡，其次不同UPS旁路輸入最好是同源的，這樣更有利于UPS故障切旁路。

　　以下是兩種需要使用模塊化UPS電源并機的情況

　　1、UPS電源并機擴容—UPS電源并機可以在需要擴容的情況下進行，也就是一臺UPS功率不夠后端負載需求再增加一臺。

　　2、UPS電源并機冗余—UPS電源并機也可以為了保護后端重要負載的時候使用，這樣如果是兩臺UPS并機組成1+1冗余供電，確保后端負載能更安全的供電。

　　模塊化UPS電源冗余并機的好處

　　1、如果設備總功耗需要200KVA的電源來供給的話，那么分成兩臺100KVA來供不但不是冗余，反而增加了電源的不安全性，以前一臺機好或壞各50%概率，現在兩臺機任一臺機壞都會導至好的一臺機超負荷當機，并不起到保護的作用。

　　2、如果設備總功耗在100KVA以內，那么可以做成備份電源，壞的概率就由50%變成25%了。

　　3、分開用電器來分別供電，某一壞不影響另一半，概率還是50%。

　　模塊化UPS電源是可以通過并用電池組的方式來實現負載的增容的，單機并機能力最高可達到8臺，這對于逐步提升UPS不間斷電源成本投入的用戶來講有著眾多的優點，并機就提高系統的可靠性！模塊化UPS電源有著確保系統電力不中斷的作用,所以在很多重要的場合都需要使用這種設備。
