模塊化UPS電源功率模塊的工作原理和應用

來源:存能電氣  日期:2019-04-10 09:34  瀏覽量:

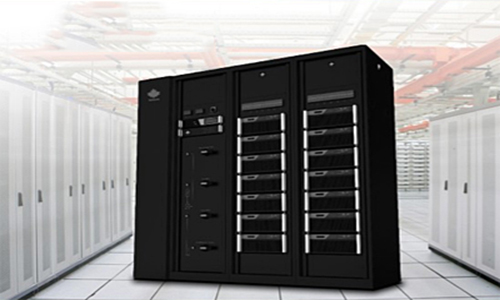

  模塊化UPS電源功率模塊的工作原理和應用.模塊化被認為是UPS電源技術發展的趨勢,高功率密度模塊化設計,所有模塊高度均為3U模塊可以在線加入、在線拔出,實現零檢修時間。采用模塊化UPS設計電源模塊,STS模塊和電池模塊,將簡化維護和更換,降低平均修復時間。

  模塊化UPS使用范圍越來越廣泛,作為電氣從業人員,我們應該了解模塊化UPS的工作原理,操作方法和簡單的故障排除,本文存能電氣小編簡單介紹UPS的應用及工作原理。


  模塊化UPS電源功率模塊的工作原理

  模塊化UPS電源一般由整流器、蓄電池、逆變器、靜態開關和控制系統組成。通常采用的是在線式UPS。它首先將市電輸入的交流電源變成穩壓直流電源,供給蓄電池和逆變器,再經逆變器重新被變成穩定的、純潔的、高質量的交流電源。它可完全消除在輸入電源中可能出現的任何電源問題。

  1.當市電正常時,輸入繼電器RY2閉合,經升壓電感L9,橋堆REC1,升壓開關管Q14,二極管D10,D11組成的AC/DC升壓功率因數修正電路,產生逆變器工作所需的兩個直流電壓土DCBUS,再經逆變器Q13,Q12將DCBUS直流轉換為交流,經L1,C2濾波,輸出繼電器RY1上端閉合,輸出交流供給負載。

  2.當市電中斷時,電池所儲存的能量經直流變換器(DC-DC)Q4,Q6,Q10,Q11升壓開關管,TX1升壓變壓器,及后級整流濾波電路,轉換為兩個直流電壓土DCBUS電壓(C13,C12)作為逆變器輸入,再經DC/AC逆變后輸出交流以維系輸出不間斷。

  3.當UPS異常時,輸入市電經輸入繼電器RY2閉合,輸出繼電器RY1下端閉合,直接經旁路輸出給負載。

  模塊化UPS電源的應用領域

  模塊化UPS電源的應用領域是很廣泛的,在數據處理中心、IT設備機房、電信、金融、證券、交通、稅務、醫療系統等都可以見到模塊化UPS的身影。

  在數據中心快速發展時期,安裝部署的很多UPS電源,都推出了現代化模塊化UPS,進而在數據中心得到更換。應用模塊化UPS電源,可以提供更加高的效率,簡單的擴展性、智能控制以及系統的互連性。

  相較于之前的UPS電源系統,模塊化UPS電源并不是一個獨立塔式設備,它是由幾個較小的機架安裝單元組成,彼此并聯在一起,進而提供必要的電源。而且相應的容量,與用戶數據中心負載需求緊密匹配,隨時輕松擴展。而且此類型的電源設備,體積相對較小,重量相對較輕,因而在日常的運行過程中,所產生的熱量相對較少,就不需要過大的冷卻設備,有效減少碳排放量。

  模塊化UPS的性能優勢

  1、模塊結構。可根據用戶的需求進行隨意添加。

  2、采用N+X冗余技術,提供冗余升級系統,可以根據用戶要求隨時進行升級。解決各種因?yàn)橥獠吭驇?lái)的問題,性能更加可靠。

  3、擁有綠色能源,其輸入THDI≤5%,且輸入/輸出電流能夠平衡分配,保證設備的正常運行。

  4、采用連續電流模式(CCM)運行,能夠有效減少電網干擾(RFI/EMI)。

  5、模塊化UPS擁有比較小的體積,方便后期技術人員進行維護。

  6、模塊化UPS電源采用系統控制器能夠及時進行通信及診斷,特有的系統性能分析器為其運行保駕護航。

  以上就是模塊化UPS電源系統的工作原理和應用介紹,隨著自動化、信息化地不斷發展,各行業對電力需求越來越旺盛,對電力保護要求越來越高,模塊化UPS作為保障供電穩定性和連續性的重要設備,已廣泛應用到各個領域。
