磷酸鐵鋰電池組有必要用保護板嗎

來源：存能電氣  日期：2019-03-29 11:22  瀏覽量：次

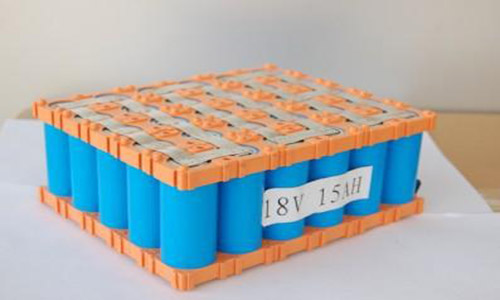

　　磷酸鐵鋰電池組有必要用保護板嗎?現在磷酸鐵鋰電池都是用在擴音器，LED手電，小機電，比較多，為了加強動力鋰電池組的安全性必配的設備就是保護板。大多數情況下，鋰電保護板應具備控制鋰離子電池使用工作條件的功能，這些工作條件包括電壓、電流、溫度等。

　　由于鋰離子電池使用的特殊性，如果沒保護板會影響電池正常工作時間。鋰電池組保護板電路能分別檢測串聯電池組中每只電池的電壓和電流，控制磷酸鐵鋰電池組的充放電過程，鋰電池組中每只電池的電壓均在過充檢測電壓和過放檢測電壓之間，并且輸出無短路現象時，MOS管導通，P+、P-輸出電池組電壓，允許磷酸鐵鋰電池進行充放電操作同時檢測電池組中各個單體電池的過壓、欠壓、過流、短路、過溫狀態，保護并延長磷酸鐵鋰電池使用壽命，保護使每--單節電池在放電使用時避免電池因過放電而損壞。

　　磷酸鐵鋰電池之所以需要保護，是由它本身特性決定的。由于鋰電池本身的材料決定了它不能被過充、過放、過流、短路及超高溫充放電，因此鋰電池組件總會跟著一塊精致的保護板和一片電流保險器出現。

　　磷酸鐵鋰電池組的保護功能通常由保護電路板和PTC等電流器件協同完成，保護板是由電子電路組成，在-40℃至+85℃的環境下時刻準確的監視電芯的電壓和充放回路的電流，及時控制電流回路的通斷；PTC在高溫環境下防止電池發生惡劣的損壞。

　　一、基體特性部份

　　1.開路電壓測試:測量加載電壓后，MOS管是否能正常打開

　　2.帶載電壓測試:測量保護板的帶載能力，從而反應保護直流阻抗

　　3.VCC電壓測量(芯片的工作電壓是否正常)

　　4.芯片的工作頻率測量(芯片的工作晶振頻率)

　　5.導通電阻測量(MOS管及FUSE阻值測量)

　　6.識別電阻--IDR測量;

　　7.熱敏屯阻--THR

　　8.正常狀態的靜態功耗電流&休眠靜態功耗

　　9.關斷狀態的靜態功耗電流

　　10.PACK電池過壓保護測試(POV)保護值、保護延時間、恢復值、恢復時間(如果有測COV,POV不用測，一般比較不建議只測POV,因?yàn)榭偨M的POV即使有保護，并不代表每一節的都能夠保護，萬一有某一節不保護了，那就很危險。

　　11.PACK電池低壓保護測試(PUV);保護值、保護延時間、恢復值、恢復時間:原理同CUV,CUV有測CUV，可不測PUV,理由同POV:

　　12.充電過流保護(OCCHG)

　　13、保護值上下限:電流太小，關系充電時間，電流過大，關系電池壽命

　　二.磷酸鐵鋰電池保護特性部分測試

　　1.單節電池過充保護測試(COV)

　　2.保護下限:測試磷酸鐵鋰電池保護板是否提前保護，影響電池容量值

　　3.保護上限:測試保護板是否有保護，影響電池的安全性

　　4.保護延時間上、下限:保護延時間是否在設計范圍

　　5.恢復測試:保護后，是否能恢復，關系電池能否再次使用問題。

　　保護板對于磷酸鐵鋰電池組來說是必要的，鋰電池必須和保護板一起配套使用才能確保整個系統的安全可靠性!
