在線式UPS電源的工作原理和優勢特點

來源：存能電氣  日期：2019-03-28 17:21  瀏覽量：次

　　在線式UPS電源的工作原理和優勢特點。在線式UPS電源與后備式UPS電源相比，在線式UPS電源的供電質量明顯優于后備式UPS電源，因?yàn)樗梢詫?shí)現穩壓、穩頻、抑制浪涌、尖峰、電噪音、補償電壓下陷、長期低壓等，且在由市電供電轉換到蓄電池供電時，其轉換時間為零。

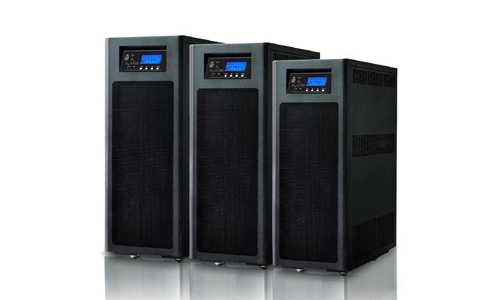

　　在線式UPS

　　在線式UPS是指不管電網電壓是否正常，負載所用的交流電壓都要經過逆變電路，逆變器一直處于工作狀態。所以當停電時，UPS能馬上將其存儲的電能通過逆變器轉化為交流電對負載進行供電，從而達到了輸出電壓零中斷的切換目標。

　　在線式UPS是指不管電網電壓是否正常，負載所用的交流電壓都要經過逆變電路，即逆變電路始終處于工作狀態，在線式UPS一般為雙變換結構。所謂雙變換是指UPS正常工作時，電能經過了AC/DC、DC/AC兩次變換后再供給負載。

　　在線式UPS電源的工作原理

　　當在線式UPS電源在電網供電正常時，電網輸入的電壓一路經過噪聲濾波器去除電網中的高頻干擾，以得到純凈的交流電，進入整流器進行整流和濾波，并將交流電轉換為平滑直流電，然后分為兩路，一路進入充電器對蓄電池充電，另一路供給逆變器，而逆變器又將直流電轉換成220V，50Hz的交流電供負載使用。

　　當發生市電中斷時，交流電的輸入已被切斷，整流器不再工作，此時蓄電池放電把能量輸送到逆變器，再由逆變器把直流電變成交流電，供負載使用。因此，對負載來說，盡管市電已不復存在，但此時負載并未因市電中斷而停運，仍可以正常運行。

　　在線式UPS電源的特點

　　(1)由于在線式UPS電源無論是在市電正常時，還是在市電中斷由機內蓄電池向逆變器供電期間，它對負載的供電均是由UPS的逆變器提供。正因?yàn)槿绱?，從根本上消除了來自市電電網的任何電壓波動和干擾對負載工作的影響，真正實現了對負載的無干擾穩壓供電。

　　(2)在線式UPS電源輸出正弦波的波形失真系數最小，一般小于3%。

　　(3)市電中斷時在線式UPS電源能真正實現對負載的不間斷供電。只要機內蓄電池能向UPS逆變器提供能量，無論市電是否中斷，在線式UPS都是由逆變器向負載供電。因此，從市電供電到市電中斷的過程中，在線式UPS內部并沒有產生任何轉換動作，其對負載供電的轉換時間為零。

　　(4)在線式UPS電源同后備式UPS相比，具有優良的輸出電壓瞬變特性。一般在l00%負載加載或100%負載減載時，它的輸出電壓變化范圍為1%左右，這種變化的持續時間一般為1~3周波。

　　(5)在線式UPS電源一般采用20kHz以上的PWM技術，其噪聲較小，約為50dB。

　　(6)在線式UPS電源的控制電路中，采用輸入變壓器、輸出變壓器及光電耦合器件等將“強電”驅動部分與“弱電”控制線路部分從電的角度隔離開來，因而電路的可靠性得到了極大的提高。這種UPS的故障率一般都很低。

　　在線式UPS電源的優勢

　　●在線式UPS的保護功能較強，逆變器輸出電壓波形較好，一般為正弦波，而其最大的優點是具有較強的軟件功能，可以方便地上網，進行UPS的遠程控制和智能化管理。

　　●可自動偵測外部輸入電壓是否處于正常范圍之內，如有偏差可由穩壓電路升壓或降壓，提供比較穩定的正弦波輸出電壓。

　　●在線式UPS與計算機之間可以通過數據接口進行數據通訊，通過監控軟件，用戶可直接從電腦屏幕上監控電源及UPS狀況，簡化、方便管理工作，并可提高計算機系統的可靠性。

　　●微處理器控制確保高可靠性，ECO模式提供節能效果。

　　●液晶顯示屏，運行參數一目了然，多重設計保護功能的設計使故障率大為降低，有效提高使用UPS電源的安全性與可靠性。

　　目前在整個市場上，所銷售的UPS電源類型較多，不同品牌的UPS電源，相應的用途有所不同。對于選購在線式UPS電源的用戶，就會咨詢到該類型UPS電源，具體供電時間有多長。通常情況下，UPS電源為負載提供多長時間，主要是由負載設備對UPS電源負載功率、電池總?cè)萘康纫蛩貨Q定。如果需要UPS電源提供的電能越長，此時UPS電源內的電池?cái)?shù)量，則應該要相應增加。

　　在線式UPS電源的應用領域：在線式UPS比較適用于計算機、交通、銀行、證券、通信、醫療、工業控制等行業，因?yàn)檫@些領域的電腦一般不允許出現停電現象。

　　以上便是在線式UPS電源的主要特點，也正是因?yàn)樗邆溥@些傳統后備式UPS所不具備的先進優勢，所以目前才成為市場的主流。
