如何計算UPS電源所配蓄電池的數量

來源:存能電氣  日期:2019-03-13 14:11  瀏覽量:

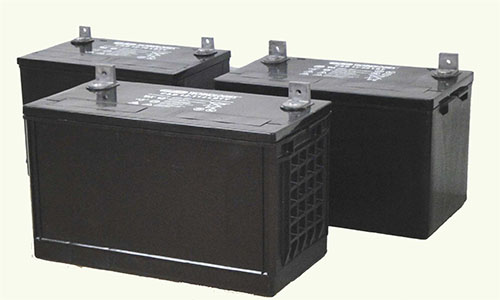

  如何計算UPS電源所配蓄電池的數量?蓄電池是UPS系統中的一個重要組成部分,它的優劣直接關系到整個UPS系統的可靠程度。但很少關注蓄電池配置問題,正確的選擇UPS后備電池容量,對UPS系統的正常運行也是至關重要的。

  如何計算UPS電源所配蓄電池的數量?

  蓄電池計算方法:


  例如一臺40KVAUPS,直流電壓為384V,每組為12V電池32節,如果后備時間要求2小時,則計算電池的容量為:

  40000VA*2H/(0.7*384V)=297AH

  所以選擇3組100AH電池,共96節。

  UPS電池組的電流為40KVA/384V=104A,所以電池連線選擇50mm2電纜。

  電池總數=(功率/直流電壓*小時)/每塊安時*每組塊數

  其中功率為UPS的功率,直流電壓為UPS電池供電所要求的電壓,不同功率的UPS直流電壓不同,每組塊數為所要求電池的最小塊數,一般配置電池時,必須為每組塊數的整數倍,常見的UPS直流電壓和每組塊數如下(電池每塊以12V為計算依據):

  舉例來說,配置一臺5K8小時延時的UPS,其功率為5000,直流電壓為96V,每組電池8塊,配置100AH電池,其所需電池總數為:(5000/96*8)/100*8=32塊。

  UPS電源蓄電池配置的計算方法:

  1、下列因素影響備用時間

  負載總功率P總(W),考慮到UPS的功率因數,在計算時可直接以P總的伏安(VA)為單位

  V低是蓄電池放電后的終止電壓(V),2V電池V低=1.7V;12V電池V低=10.2V

  V浮是蓄電池的浮充電壓(V),2V電池V浮=2.3V;12V電池V浮=13.8V

  Kh為電池容量換算系數(Ct/C10),10Hr放電率為1,5Hr放電率0.9,3Hr放電率為0.75,1Hr放電率為0.6

  I為電池工作電流(A),T為連續放電時間(H),V為UPS外接電池的直流供電電壓(V)

  2、計算方法

  1、12V單體電池的數量N:N=V÷122V單體電池的數量為6N

  2、電池工作電流I:I=P總÷V

  3、實際電池容量C:C=I×T÷Kh

  例如:功率為1KVA的電源備用時間4小時,選擇UPS的型號為HP9101H,V=36V,則

 ?、貼=36V÷12V=3節

 ?、贗=1000VA÷36V=28A

 ?、跜=24A×4H÷0.9=124AH

  ④UPS電池的配量可選用100AH一組3節,或65AH二組6節,選用的結果有偏離,這要看用戶的需求和成本的考慮。

  電池的配量可選用100AH一組3節,或65AH二組6節,選用的結果有偏離,這要看用戶的需求和成本的考慮。注:12V蓄電池常用容量規格為7Ah、17Ah、24Ah、38Ah、65Ah、100Ah、200Ah等。

  蓄電池容量選擇過大造成投資的浪費,容量選擇偏小不僅不能滿足UPS后備時間,造成安全事故,還因電池放電倍率太大,嚴重影響電池使用性能,壽命。大家可以根據UPS蓄電池的放電性能參數,通過功率法,估算法以及電源法等計算方法來計算確定蓄電池的型號和容量。
