UPS備用電源和發電機匹配方法及注意事項

來源：存能電氣  日期：2019-02-25 13:19  瀏覽量：次

　　UPS備用電源和發電機匹配方法及注意事項。在實際應用中，針對不同客戶對供電系統的可用性要求不同，UPS電源與發電機的配置方式也不盡相同，UPS備用電源和柴油發電機不兼容的原因主要是UPS的輸入諧波電流引起的輸入功率因數低而造成的，再一個就是發電機的內阻抗大。

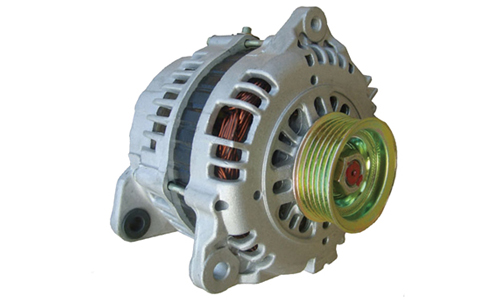

　　發電機：發電機是指將其他形式的能源轉換成電能的機械設備，它由水輪機、汽輪機、柴油機或其他動力機械驅動，將水流，氣流，燃料燃燒或原子核裂變產生的能量轉化為機械能傳給發電機，再由發電機轉換為電能。發電機通常由定子、轉子、端蓋及軸承等部件構成。正確使用和維護發電機組可延長發電機組的使用壽命。

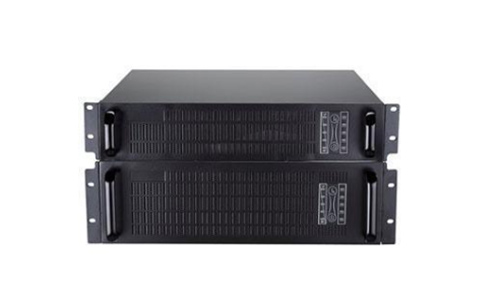

　　UPS備用電源：UPS備用電源主要是為了防止數碼產品在長時間使用過程中發生斷電或是沒電的條件下所備用的電源。不同于一般的備用電源，一般的備用電源是采用四節標準AA堿性電池，更換時需要關機處理。而UPS備用電源廣義上說應屬于移動電源類。一般由18650鋰離子電池或鋰聚合物電池裝置成電池包配置電路方案，連接充電線和轉接頭而達到數碼產品沒電時不斷的功能。

　　UPS備用電源和發電機如何匹配？

　?、儆性垂β室驍?shù)校正

　　柴油發電機功率因數校正分無源校正和有源校正，有源功率因數校正通常是在整流器后接一個升壓型變換器，該方法校正效果好，校正后，輸入電流接近于一個正弦波，功率因數可達到0.99，諧波電流可以減小到5%以內。但該方法由于多用了一級變換器，UPS電源的可靠性就會下降，在大功率UPS中顯得更為突出，所以有源功率因數校正一般用于單相輸入的小功率UPS中（25kVA以下），對于三相輸入的大、中功率的UPS通常采用無源校正的方法。

　　②LC無源濾波器校正

　　由于這種濾波器僅用了LC元件，將它并聯在整流器的輸入端，對UPS電源的可靠性沒有什么影響，對于三相6脈沖的整流器，其諧波電流主要為5、7次諧波，將濾波器設計為對幅度最大的5次諧波電流的阻抗為零，對7次諧波電流的阻抗很低，因此，5次和7次諧波電流基本流進了濾波器，而不會反送給柴油發電機，引起發電機輸出電壓失真。這種方法簡單，濾波效果也很好，諧波電流總THD可以減小到10%以內，功率因數可以達到0.95。

　?、跮C無源濾波器存在的問題

　　在發電機所帶的負載包括UPS和機房空調的情況下，可先將空調設備加到發電機上，具體方法可在UPS的輸入電路上接一個延時繼電器，以延緩UPS負載電力的接通。采用帶接觸器的UPS輸入濾波器，當UPS電源輕載時通過接觸器自動斷開濾波器。

　　發電機如何接UPS備用電源？

　　在大功率的UPS備用電源系統中，如果客戶需要較長后備時間，往往需要配置大量的后備電池組。這種配置方案有一定的局限性，大量的后備電池組需要較大的存儲空間，還要考慮樓板的承重問題，而且后備電池組存在一定的更換周期，也需要較大的資金投入。為解決這些問題，經?？紤]發電機與UPS匹配使用的配置方案，將發電機作為最終的后備手段。

　　在UPS電源與發電機匹配使用中，只需為UPS配置少量后備電池以備切換時使用。發電機與市電轉換即可以手動，也可以設置自動切換設備（ATS）。當市電出現故障，自動切換設備（ATS）將自動切換到發電機端，發電機經過一定的時間延遲自動啟動，提供電力保障。

　　UPS跟發電機配合需要注意的問題：

　?、惫β蕟栴}

　　UPS空載時的工作參數，特別是輸入功率因數對于UPS與發電機的兼容性相當重要。

　　⒉發電機與負載

　　安裝自動切換柜，使電動機負載先于UPS接入。某些切換柜可能不能實現這種方法。另外，在維護時，工廠工程師可能需要單獨調試UPS備用電源和發電機。在濾波電容前安裝接觸器，在低負載時斷開。由于接觸器的時間必須精確，控制比較復雜，只能在工廠安裝。

　　⒊共振問題

　　電容自激問題可能被其他電氣狀態所加重或掩蓋，如串聯共振。當發電機的感抗的歐姆值和輸入濾波器容抗的歐姆值相互拉近，并且系統的電阻值較小時將產生振蕩，電壓可能超出電力系統的額定值。

　　以上就是UPS備用電源和發電機匹配方法及注意事項。在大功率的UPS備用電源系統中，長的后備時間要求所需的電池配置往往是占地大、投資高的方案，因此經常考慮采用柴油發電機加UPS的方案;即使有雙路市電引入的場合，后備柴油機仍可作為最終的后備手段，而且與大容量后備電池組相比性價比更高。
